编者按：重庆市中医骨科医院整体迁建学术报告厅项目是疫情过后首个集声学装饰、声光电为一体的综合性项目，该项目建设阶段大多数时间处于疫情阶段，但是汇锦人在疫情面前，科学防范、运用专业知识和技能水平，以专业的能力，合理的价格获得用户及专家认可。该项目的建成将成为渝中区中医医院类标杆工程。

重庆市中医骨科医院整体迁建学术报告厅项目

       重庆市中医骨科医院创建于1958年，是全国19个国家级中医重点骨伤专科医疗机构之一，获得中医骨伤名科称号，是国家中医药管理局“十五”、“十一五”、“十二五”重点专科（骨伤科）建设单位，是重庆市医保定点医院。

       重庆市中医骨科医院报告厅位于医院新建项目B栋1层。观众席设计约338座，功能定位以会议报告为主，兼顾文艺演出的多功能厅堂，由观众厅、主席台、设备间、音响灯光控制室等区域组成，报告厅面积约380㎡，其中包括：观众厅约270㎡，主席台区域约110㎡，音响灯光控制室约8㎡，设备间约8㎡。

       本次项目范围为声学装饰装修系统、电气系统、声光电智能化系统。

装饰装修系统

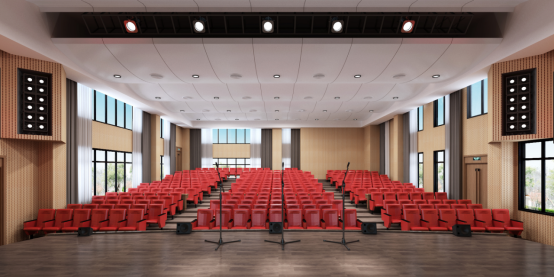

       本次装饰设计按照现代化时尚简约风格进行设计，观演区采用丰富的曲面吊顶造型及阵列的块面造型。顶棚造型的倾斜度、反射角，吸声参数等充分满足声学设计要求。以简洁大气的装饰手法，呼应建筑外立面，达到室内、外相辅相成、协调统一。满足综艺演出、会议、教培的多用途的使用要求。

      为了满足报告厅多用途的使用要求，满场混响时间设定为1.0s。对装饰材料选择进行调整，观众厅墙面大部分采用木质吸音板，为更好满足建声标准，舞台侧墙和后墙做成黑色阻燃吸声装饰软包，舞台顶刷黑漆，观众席天棚材料在满足声学设计的要求下，同时考虑耐久性美观性采用采用穿孔铝单板+吸音棉的形式。舞台地面采用专业舞台木地板，适合舞台表演、跳舞使用，同时观众席地面也采用实木地板进行敷设，能够很好的做到吸声效果。其他吸声方面，考虑了双层电动窗帘、隔音门等。

电气系统

照明系统：观众厅选用LED漫反射灯带、LED节能筒灯，计算照度达到328ux；整个演示厅根据消防规范，设置了相应的应急照明灯、疏散指示灯等。

配电箱：音控室配电箱40kw、舞台灯光、机械配电箱45kw、LED屏配电箱155kw、应急照明配电箱3kw等。

专业扩声系统

     报告厅扩声达到《厅堂、体育场馆扩声系统设计规范》 GB／T 28049-2011 多功能类扩声系统声学特性指标一级标准。音质主观感受达到清晰、圆润、均匀的优质音响效果。大厅各部分应有足够的响度、声能均匀分布。

     扬声器布局采用左右声道设计方式，主扩声扬声器应采用有源阵列扬声器，在舞台台口左右侧上空各吊挂1串扬声器组，每组由3只双8寸有源阵列扬声器组成，扬声器采用自主生产的“GAINER”牌扬声器，其音箱单元采用意大利B&C单元，左右有源阵列扬声器组承担主要放音任务。在舞台台口左右侧墙处各设计1只双18寸超低频扬声器，嵌入式安装，外蒙透声布,丰富演出扩声的低频效果。舞台上设计2只12寸返听扬声器，主要用于发言人、演奏者、表演人员，能够清楚的从返听中听到他自己的声音和别人的声音。

功率放大器采用带DSP数字功率放大器，内含原厂扬声器数据，具有DSP处理功能，其额定输出功率与扬声器功率比不小于1.8:1、以此保证扬声器达到最佳声音效果。

    拾音系统，会议拾音部分，会议发言席设计一定数量的全数字化会议话筒，话筒拥有超强抗手机干扰能力，具备数模双输出，双备份连接功能，主席单元具备优先发言权。演讲台设计1套独立演讲话筒，用于作报告、演讲使用。表演拾音部分，设计4只大振膜合唱话筒、6套无线手持话筒、6套无线头戴话筒及相应的无线放大系统，满足歌舞表演、合唱拾音功能。

   调音系统采用数字主调音台，支持48个输入通道、24路混音输出，具有7英寸的彩色触摸屏进行操控。采用数字基站传输，网络传输模式，减少传输环节和线路路数，提高线路可靠性稳定性。

   控制室设计监听耳机、监听音箱，便于操作人员确认最终场内播放声音效果的扬声器系统。设计1台外置声卡和可编辑音视频的工作站，进行音视频编辑和播放。

   为保证扩声系统传输线路质量和稳定性，音箱线与音频线, 采用优质高纯度（OFC）无氧铜丝绞合。

视频显示系统

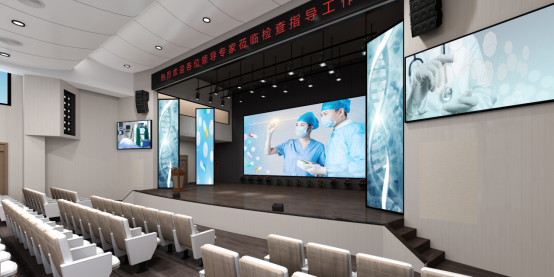

     根据镜框式舞台的结构，在舞台台口上空设计1块点间距3mm的全彩会标屏，尺寸11.328m*0.576m(宽*高)，用于显示会议主题、标题等内容。主席台后方设计1块点间距2.5mm的全彩背景屏，尺寸7.04m*4.32m(宽*高),分辨率≥2K(2816*1728),刷新率：3840HZ，背景屏左右侧分别设计2块点间距2.5mm的全彩竖屏，尺寸约1.28m*4.32m(宽*高)，配合背景屏可以拼接显示一个画面，或者每块屏独立显示不同画面。舞台台口左右侧墙处各设计1块点间距1.25mm的全彩屏，尺寸2.24m*1.28m(宽*高)，分辨率1792*1024，主要用于显示会议主题、PPT、电子文挡等。

    LED屏采用模组前维护方式，满足报告厅的视频显示需求，LED屏设计达到GB 50464-2008 《视频显示系统工程技术规范》中规定的LED显示系统的性能和指标甲级标准。

    LED屏控制系统，对视频源进行处理，集混合视频切换、点对点同步拼接器、多画面显示为一体，实现LED屏分屏显示、合成一个画面显示；

    报告厅观众席最后方设计1台30倍光学变焦的高清会议摄像机，结合高清会议录播主机，实现对报告厅音视频系统的录播、直播功能。

      舞台区域设计2台返看电视，满足主席台领导返看使用。

     整个报告厅的视频信号切换采用1台高清混合矩阵，支持32进32出，矩阵对VGA、HDMI、DVI、SDI等不同信号源进行进行切换，支持模拟／数字、高清／标清多格式视频的混合输入输出功能。

舞台灯光系统指标

    按国家标准垂直照度值达到1200-1500LUX，照度均匀，显示指数Ra≥90%，色温3200K-5600K可调，满足高清摄影需要，采用灯具符合国家节能减排标准，采用LED舞台灯具和高效光源灯具，厅堂无眩光，系统稳定可靠。报告厅的舞台灯光光位采用全方位立体布置，包括面光、耳光、追光、台内顶部光、台内侧光等区位。

    面光：设计了1道面光，12只200W的LDE成像灯，固定灯杆吊装，采用明装方式，且在暖通风管上方铺设面光马道，方便检修。主要作用是照亮舞台前部表演区，对人物正面进行照明。

   耳光：设计了2道耳光，左右各4只200W的LDE成像灯，位于台口外两侧，斜投于舞台的光，分为上下两层，主要辅助面光，加强面部照明，增加人物、景物的立体感。

   台内顶部光：布置2道顶光。主要用于舞台纵深表演区空间作景区照明光，前后排光相互衔接使表演区获得均匀的照度和色彩。在舞台顶部布置2道逆光，自舞台逆方向投向舞台，可勾画出人物、景物的轮廓，增强立体感和透明感。

   台内侧光：在舞台两侧各布置侧光吊笼，左右各6只LED帕灯，从舞台内两侧上方投向舞台，主要用于人物或景物的侧面照明，增加立体感、轮廓感。适合表现浮雕、人像具有体积感的形象，也可表现较强的明暗对比效果。

   特效设备：为了丰富表演过程中的特殊效果，提高舞台演出的艺术感染力。配置三合一电脑灯，追光灯以及烟机、泡泡机等效果设备。

   控制系统：采用灯控台进行对舞台灯光的控制，2048个DMX通道，提供4个光隔离DMX输出端口。10.4" TFT-LCD触摸屏，中英文操作界面，支持触摸屏窗口切换功能，共可保存1120个重演程序。

   线路预埋：在舞台各区域预留大量电源调光线路、DMX512信号线路、以太网线路、直火供电线路，确保今后的扩展使用。

舞台机械系统

   舞台机械满足不同运用场景的灯具更换，省时省力，方便快捷，舞台上灯具吊杆，均采用电动吊杆方式，吊杆的吊点数不少于5个，承重不低于600KG。面光、耳光、侧光则采用固定安装方式。

   舞台栅顶结构，采用马道式铺设方式，满足负荷要求及舞台机械设备安装要求。

集中控制系统

   设计1套设备集中控制系统，实现对音响、灯光、视频和舞台机械等不同系统的信号传输、设备运行、素材内容调配及效果呈现，统一控制、管理。

结  语

   本项目是集声学装饰、声光电、电气照明为一体的小总包项目，在实施过程中遇到疫情的干扰，技术实现的困难，在中标后乃至施工过程中依然在不断修改和调整方案，但是最终通过和甲方良好的沟通，以及我们自身过硬的专业技术，将问题一一化解，目前该项目已大部分完工，将在今年正式投入使用。
